¿Qué es? El diodo diac db3 un componente electrónico de potencia el cual permite la conducción de la corriente eléctrica de manera bidireccional cuando el voltaje de ruptura es el adecuado.

¿Cómo funciona? Cuando la tensión alcance un cierto valor (típicamente, entre unos 28 y 32 v), que se llama tensión de ruptura, permite la circulación de corriente entre sus terminales. No tiene polaridad. Por debajo de la tensión de ruptura, su resistencia es muy elevada.

Una vez conduciendo, si aumenta la corriente disminuye algo de la tensión. Para que deje de conducir, se tiene que hacer que la corriente disminuya por debajo de unos 5 mA (esto es la corriente de mantenimiento).

El diodo diac db3 permite realizar circuitos sencillos para generar impulsos de control en alterna, que resulta muy útil especialmente en el control de los triacs.

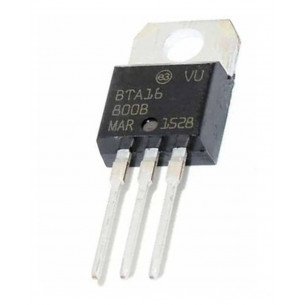

Triac de 16 A y 800 V, corriente pico no repetitiva: 160 A, compuerta de baja sensibilidad, alta inmunidad al ruido, encapsulado aislado a 2500 V rms IITO-220, alta temperatura de juntura máxima: 150 ºC. Original

Pueden manejar hasta 40 Amperes y 800 Volts.

Los Triacs son dispositivos semiconductores de tres terminales que se usan para controlar el flujo de corriente promedio a una carga, con la particularidad de que conduce en ambos sentidos y puede ser bloqueado por inversión de la tensión o al disminuir la corriente por debajo del valor de mantenimiento.

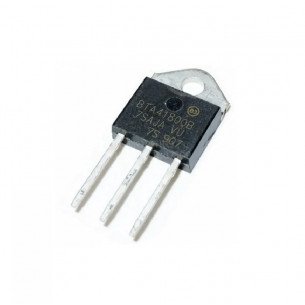

En particular, el Triac BTA41800, es un dispositivo electrónico capaz de manejar cargas que consumen hasta 40 Amperes (requiere un disipador de calor para llegar a este valor), con tensiones máximas de hasta 800 Volts.

Se pueden usar como una función de ENCENDIDO / APAGADO en aplicaciones como relés estáticos, regulación de calefacción, calentadores de agua, circuitos de arranque de motores de inducción, equipos de soldadura

para la operación de control de fase en controladores de velocidad de motor de alta potencia, circuitos de arranque suave. Gracias a su técnica de ensamblaje de clip, proporcionan un rendimiento superior en las capacidades de manejo de sobretensiones.

El triac es un dispositivo semiconductor de tres terminales que se usa para controlar el flujo de corriente promedio a una carga, con la particularidad de que conduce en ambos sentidos y puede ser bloqueado por inversión de la tensión o al disminuir la corriente por debajo del valor de mantenimiento. El triac puede ser disparado independientemente de la polarización de puerta, es decir, mediante una corriente de puerta positiva o negativa.

Cuando el triac conduce, hay una trayectoria de flujo de corriente de muy baja resistencia de una terminal a la otra, dependiendo la dirección de flujo de la polaridad del voltaje externo aplicado.

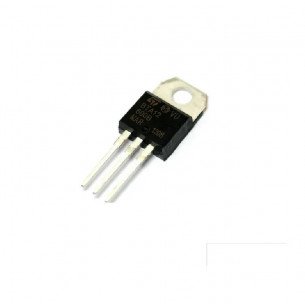

El BTA12-600B es un TRIAC de 3 pines con aislamiento sin rebobinado para conmutación de corriente alterna (CA), de uso general y se puede utilizar como función ON / OFF. La serie BTA TRIAC proporciona una lengüeta con aislamiento de voltaje usando una almohadilla de cerámica interna.
